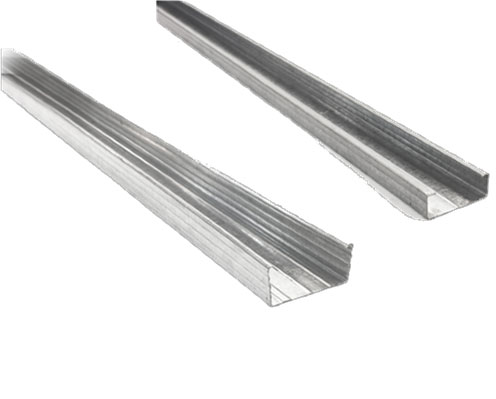

مقاطع فولادی – پروفیل

روفیل ها از اجزای اصلی تشکیل دهنده سیستم های ساخت و ساز خشک کی پلاس می باشند. این پروفیل ها مطابق استاندارد ملی به شماره ۱۳۰۳۵ تولید شده و برای نصب و اجرای سیستم های ساخت و ساز خشک استفاده می شوند.

انواع پروفیل کی پلاس

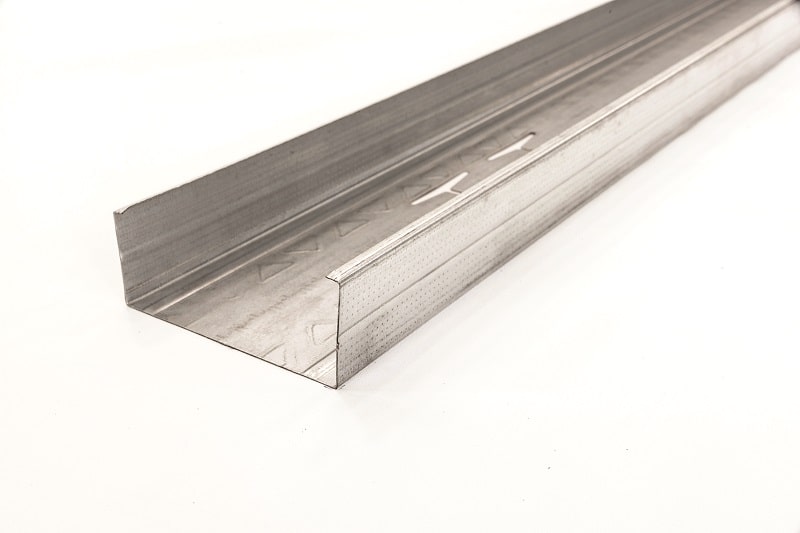

سازه CW/C (استاد)

سازه استاد، جزء عمودی ساختار قاب فولادی را در دیوارهای خشک تشکیل می دهد. این سازه ها به صورت قائم و در فواصل 30، 40 یا 60 سانتی متر از یکدیگر نصب شده و به عنوان زیرسازی برای نصب پنل ها عمل می نمایند. مقطع این پروفیل C شکل بوده و در اندازه های 50، 70، 75 و 100 میلی متر و در دو نوع براساس استانداردهای DIN و NF تولید و عرضه می شود.

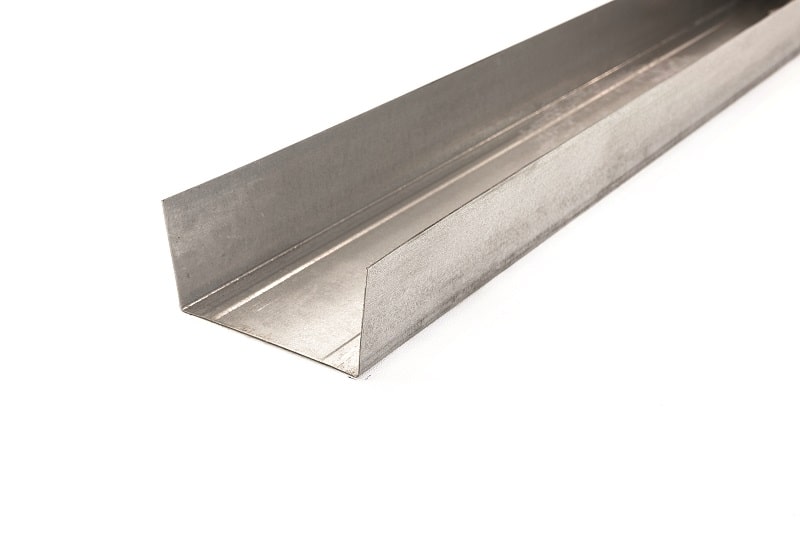

سازه UW/U (رانر)

سازه رانر، جزء افقی ساختار قاب فولادی را در دیوارهای خشک تشکیل می دهد. این سازه در کف و سقف اجرا شده و به عنوان هادی استادها عمل می نماید. به علاوه، از این سازه در بخش های افقی بازشوها نیز استفاده می شود. مقطع این پروفیل U شکل بوده و در اندازه های متناظر با انواع استاد (50، 70، 75 و 100 میلی متر) و در دو نوع بر اساس استانداردهای DIN و NF تولید و عرضه می شود.

سازه UA

این پروفیل می تواند به عنوان جزء عمودی یا افقی در ساختار دیوار خشک استفاده شود. سازه مذکور به طور معمول اطراف درب های با وزن بالای 25 کیلوگرم بر مترمربع، بازشوهای سنگین با ابعاد بزرگ و نامتعارف در نمای ساختمان و در اجرای دیوارک کاربرد دارد. سازه UA توسط نبشی مخصوص به رانر کف و سقف متصل می شود.

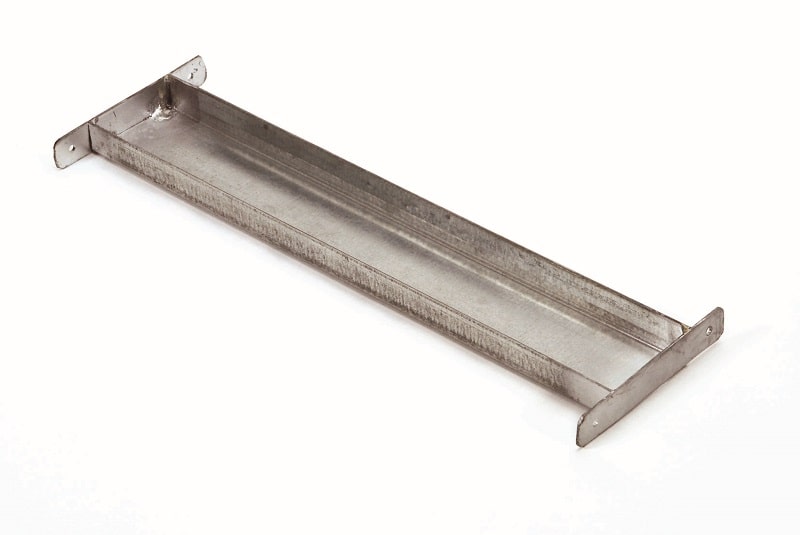

سازه پشتیبان (60SP)

از این سازه جهت نصب لوله های آب سرد و گرم و فاضلاب، رادیاتورها و سایر بارهای طره ای که وزن آنها باید به استادهای مجاور منتقل شود، استفاده می شود.

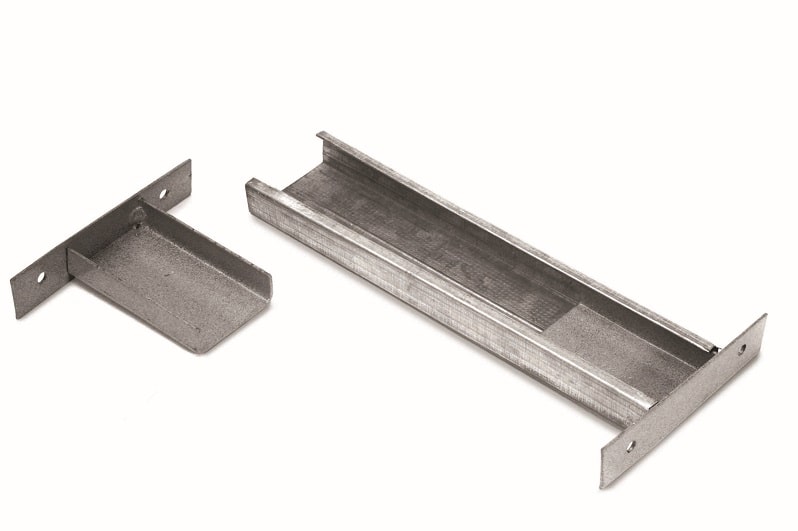

قطعه اتصال پشتیبان (47SC)

با استفاده از این قطعه اتصال در ترکیب با سازه 47F، می توان سازه پشتیبان جهت نصب قوطی های برق فلزی تامین نمود.

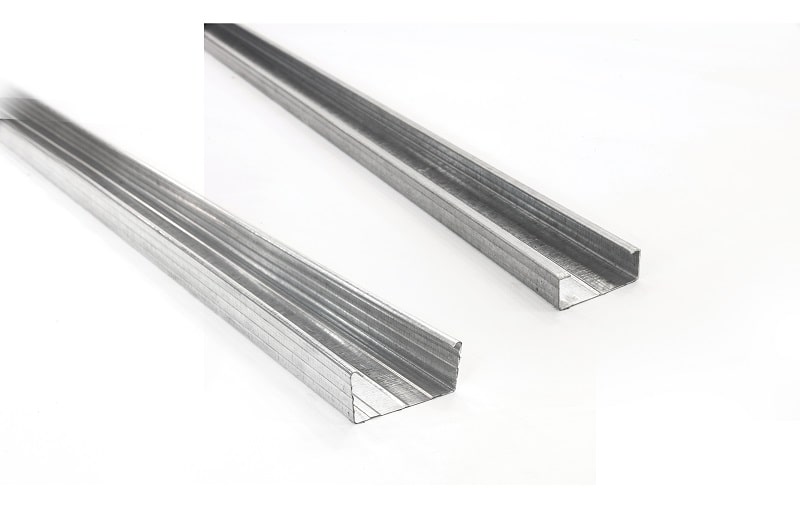

سازه زیرسازی سقفی

این سازه جزء اصلی زیرسازی سقف های کاذب 112D را تشکیل داده که به عنوان سازه باربر و یا سازه پنل خور و یا هر دو آنها عمل می کند. مقطع این سازه C شکل بوده و در دو نوع بر اساس استانداردهای DIN و NF با نام های CD60 و F47 تولید و عرضه می شود. سازه های مذکور در ساختار دیوار پوششی متصل به دیوار زمینه نیز کاربرد دارند.

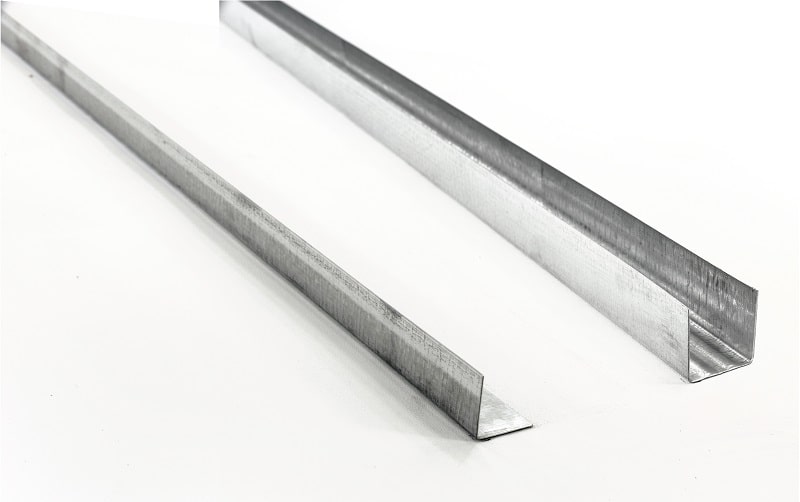

سازه تراز سقف یکپارچه

این سازه در فصل مشترک دیوار و سقف، به دیوار متصل شده و تراز سقف را مشخص می کند. همچنین، این سازه می تواند نقش باربر داشته باشد و به عنوان تکیه گاه در حاشیه سقف عمل نماید و یا به عنوان یک عضو الزامی در ساختارهای دارای عایق بندی صوتی یا دارای کد حریق نیز به کار گرفته شود. از این سازه جهت زیرسازی در محل شکست های سقف نیز استفاده می شود. سازه تراز در دو نوع با نام های 28UD ( با مقطع ناودانی ) و 25L ( با مقطع نبشی ) تولید وعرضه می شود.

سازه محافظ گوشه (Corner bead)

در کنج های خارجی دیوارها و محل هایی که در معرض ضربه هستند، از سازه محافظ گوشه استفاده می شود؛ این سازه علاوه بر ضربه گیری، لبه هایی گونیا و یکنواخت ایجاد می نماید.

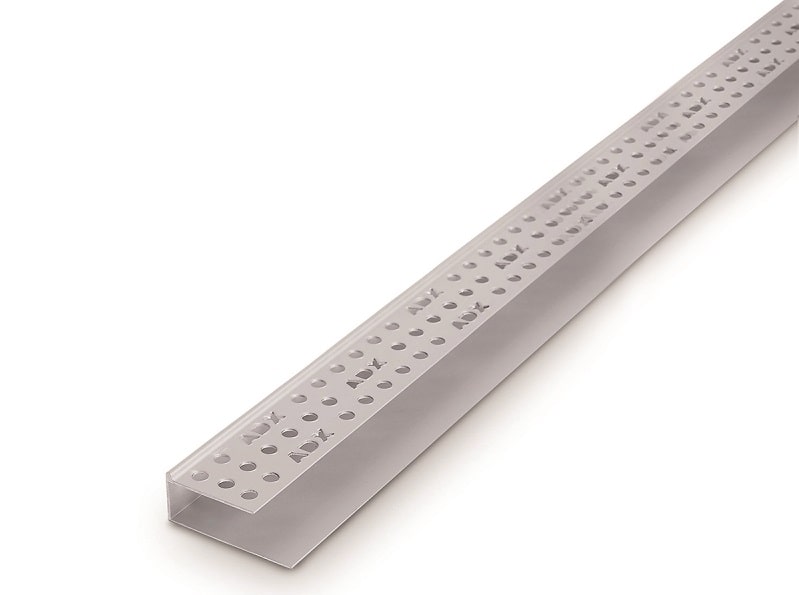

سازه محافظ لبه (J-bead)

از این سازه جهت ایجاد لبه های صاف و یکنواخت در انتهای آزاد پنل های گچی استفاده می شود. سازه لبه علاوه بر ایجاد لبه های یکنواخت، از لبه های آزاد پنل ها نیز محافظت می نماید.

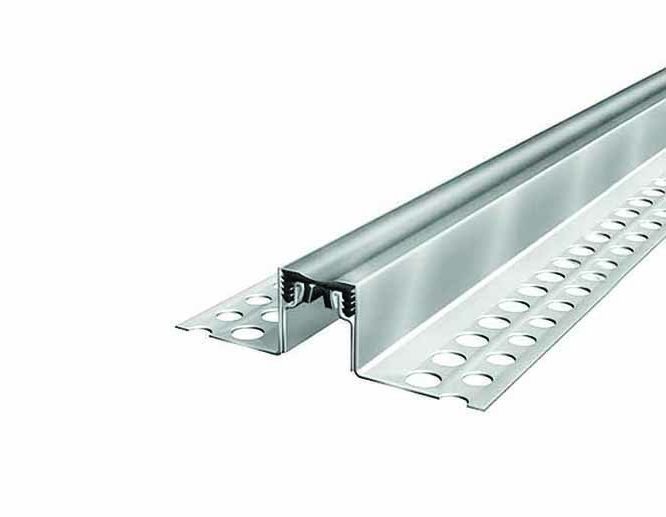

سازه درز انقطاع

از این سازه جهت ایجاد درز انقطاع در دیوارها و سقف های پیوسته با طول زیاد، استفاده می شود. سازه های درز انقطاع در اقسام مختلف برای انواع کاربردها تولید می شوند.

سازه های سپری سقف های مشبک (T پروفیل ها)

از این سازه ها برای اجرای انواع سقف های کاذب مشبک استفاده می شود. پروفیل های کلیک به صورت سپری ( T شکل ) بوده و در 3 طول استاندارد 3600، 1200 و 600 میلی متر تولید می شوند. جنس این سازه ها ورق گالوانیزه بوده و در حال حاضر به رنگ سفید تولید می شوند. سایر رنگ ها بنا به سفارش مشتری و حجم درخواست قابل تولید است.

سازه UA

سازه UA یکی از انواع سازه های سیستم های ساخت و ساز خشک است که از ورق گالوانیزه با ضخامت ۲ میلیمتر تولید و به بازار عرضه می گردد. این سازه به طور معمول برای اطراف درب های با وزن بالای ۲۵ کیلوگرم بر مترمربع، بازشوهای سنگین با ابعاد بزرگ و نامتعارف و در نمای ساختمان کاربرد دارد.

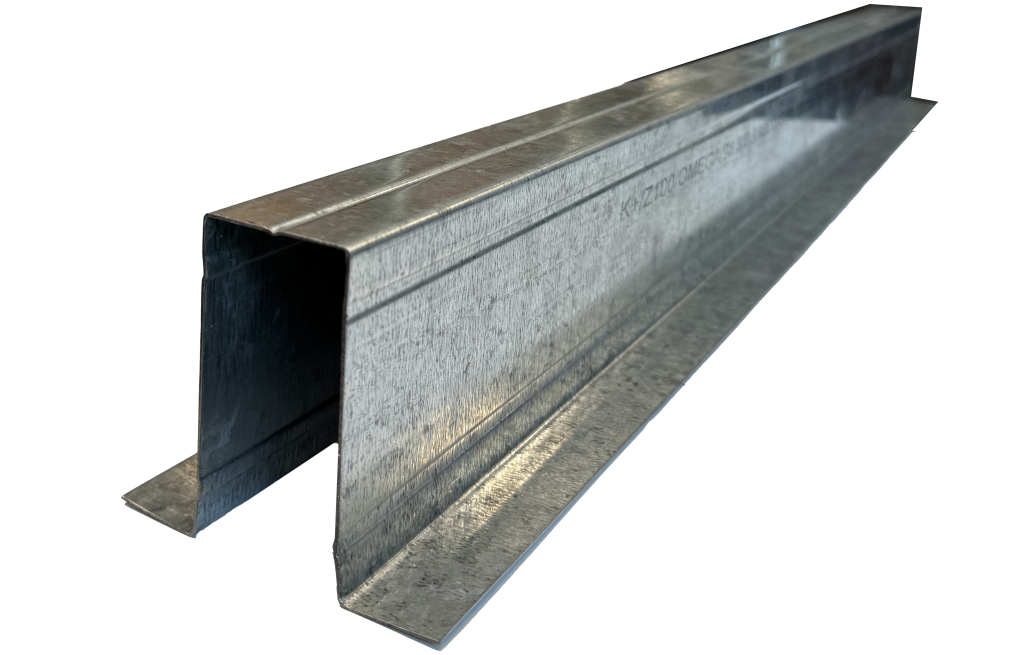

سازه Omega

سازه امگا ( Omega Profile) یک نوع پروفیل از جنس فولاد گالوانیزه سردنورد شده است که در سیستم های ساخت و ساز خشک استفاده می شود. این پروفیل به دلیل شکل خاص مقطع خود که شبیه به حرف یونانی “Ω” است، به این نام شناخته می شود. به طور کلی زمانی که اجرای دیوارهای جداکننده به گونه ای است که امکان پنل زنی از سمت بیرونی وجود نداشته باشد، با استفاده از این نوع سازه امکان پنل زنی وجه بیرونی دیوار از سمت داخل امکان پذیر می‌شود.

شرح کالا	واحد بسته بندی به متر(بندیل)	کد کالا
رانر 26 (4000-U26)	1536	912002630054000
رانر 36 (UH36-4000)	2400	912003623064000
رانر 50 (U50-4000)	1280	912005030054000
رانر 70 (U70-4000)	1280	912007030054000
رانر 1000 (U100-4000)	960	912010030054000
استاد 26 (C26-3000)	1440	911002640063000
استاد 50 (C50-3000)	720	911005035063000
استاد 70 (C70-3000)	540	911007040063000
استاد 100 (C100-3000)	450	911010040063000
نبشی 25 (L25-4000)	4000	914002525064000
پروفیل (F47-4000)	1920	913004700064000
کرنربید (24X24X3000)	30	917002424043000
کرنربید (31X31X3000)	150	917003131043000
CD60-4000	1176	910006027064000
رانر 28 (U28-4000)	1680	912028527064000
استاد 3000-CW500	720	911005050063000
استاد 3000-CW75	540	911007550063000
استاد 3000-CW100	450	911010050063000
رانر 4000-UW50	1280	912005040064000
رانر 4000-UW75	1280	912007540064000
رانر 4000-UW100	960	912010040064000
